抗震支架的主要分类和布置原则

2019-07-10 17:08:12 点击:2157

抗震支架的主要分类和布置原则

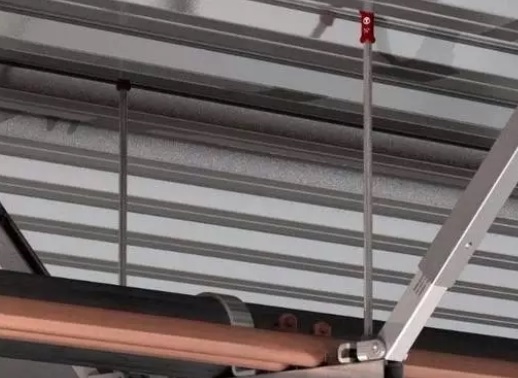

抗震支架可以在地震中给予机电各系统充分保护,可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同,抗震支架可分为管道抗震系统、风管抗震系统和电气(包括电气线管、线槽及桥架)抗震系统。那么这三种分类的抗震系统的布置原则是怎样的呢?下面就让我们一起来了解一下吧。

(1)管道抗震加固侧向间距要求为:沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线,横向吊架间距最大不得超过12m;HDPE等非刚性材质的管线,横向吊架间距最大不得超过6m。

乐发II500(2)管道抗震支架加固纵向间距要求为:沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线,纵向吊架间距最大不得超24m;HDPE等非刚性材质的管线,横向吊架间距最大不得超过12m。

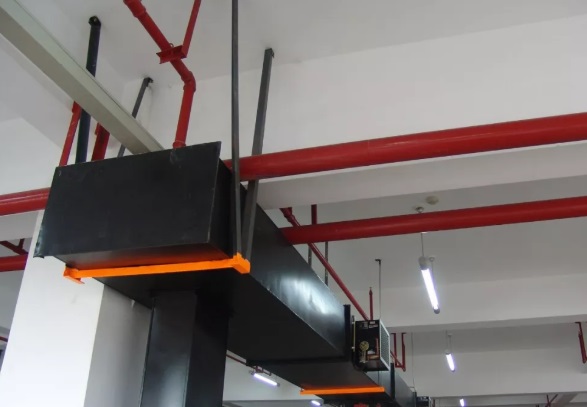

风管抗震系统的布置原则

乐发II500(1)普通刚性风管侧向抗震吊架的最大间距为9m,普通刚性风管纵向抗震吊架的最大间距为18m。

乐发II500(2)玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架,最大间距为4.5m,纵向最大间距为9m。


电气抗震系统的布置原则

(1)刚性电气线管、线槽及桥架侧向抗震支架最大间距不得超过12m,纵向抗震最大间距不得超过24m。

(2)非刚性材质电气线管、线槽及桥架横向抗震最大间距不得超过6m,纵向最大间距不得超过12m。
