抗震支架施工规范及施工方案

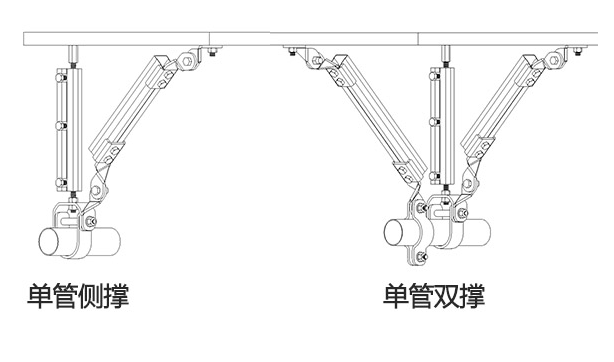

抗震吊支架的组成,抗震支撑由锚固体、加固吊杆、斜撑和抗震连接构件组成。悬吊螺杆与管线的节点距斜撑与管线的节点距离不得超过0.1m,螺杆根据需要作加固处理。如果在同一位置设立两个反向的刚性抗震支撑,则可省去悬吊螺杆。考虑到地震力的荷载,刚性抗震支撑的悬吊螺杆和结构锚固件均需加大尺寸,螺杆和锚固件的最大承载力需大于算得的地震力。

抗震支吊架在地震中可对给排水系统、空调系统、电气管线系统提供充分的保护,所以抗震支吊架在任何时候、任何安装角度都须大于地震力。水平方向的地震负荷可由两个不同方向的抗震支撑承担,即侧向抗震支撑承担侧向负荷,纵向抗震支撑承担纵向负荷。所有抗震支撑须和结构体作可靠连接。与钢筋混凝土框架结构的梁柱板作刚性连接,与钢结构作柔性连接,且须经设计人员验算。 抗震支吊架的施工步骤:测量→下料→吊点胀栓(或拧爆)安装→垂直向吊杆安装→横担(或管卡)安装→侧向、纵向加固件安装。


一. 管道抗震系统的布置原则 管道抗震加固侧向间距要求为:沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线,横向吊架间距最大不得超过12m;HDPE等非刚性材质的管线,横向吊架间距最大不得超过6m。


管道抗震加固纵向间距要求为:沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线,纵向吊架间距最大不得超24m;HDPE等非刚性材质的管线,横向吊架间距最大不得超过12m。


二. 风管抗震系统的布置原则 普通刚性风管侧向抗震吊架的最大间距为9m,普通刚性风管纵向抗震吊架的最大间距为18m。 玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架,最大间距为4.5m,纵向最大间距为9m。


三. 电气抗震系统的布置原则 刚性电气线管、线槽及桥架侧向抗震最大间距不得超过12m,纵向抗震最大间距不得超过24m。

乐发II500非刚性材质电气线管、线槽及桥架横向抗震最大间距不得超过6m,纵向最大间距不得超过12m。


四. 抗震计算原则

乐发II500抗震支吊架系统的安装形式及布置原则都是依据严格的力学计算结果确定的,地震力的计算必须满足规范要求。

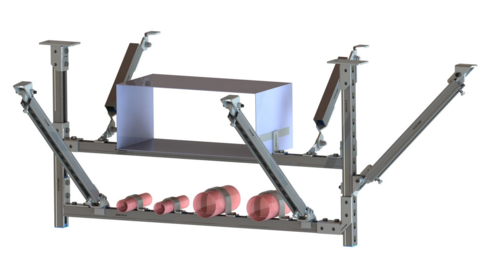

江苏迅杰环境工程公司专业生产抗震支架管廊支架成品支吊架等产品,是一家集抗震支架、管廊支架、成品支吊架设计、生产、销售、安装于一体的多元化的现代化科技企业。抗震支架主要有综合抗震支架、单管双向抗震支架、多管双向抗震支架、单管侧向抗震支架等系列。成品支吊架主要有综合支吊架等系列。
