抗震支架系统设计及应用

2018-06-20 15:15:12 点击:2155

抗震支架系统设计及应用


抗震支架是指将现代高层建筑内部附属机电设备如:给水排水系统、建筑电气系统、消防管道系统、燃气管道系统、通风与空调工程系统、电梯安装系统、幕墙系统、地下管廊系统和建筑智能化系统等机电设备与建筑结构体牢固连接,以地震为主要荷载的抗震支撑设施,由锚固体、加固吊杆、抗震连接构件以及抗震斜撑组成。


建筑机电抗震支撑系统的研究始于上世纪70年代初,经过40多年的建筑机电设备抗震支撑系统技术的不断创新研究、时间验证和持续改进,该技术已经在欧美获得多项认证并被广泛应用。根据安装与未安装抗震支吊架的数据对比,抗震支吊架安装后,地震带来的损失有效的减少了50%。

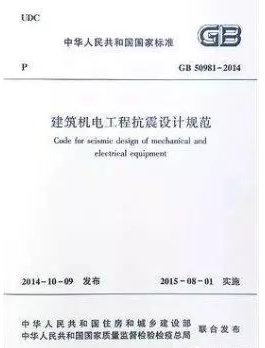

2014年10月9日,中国住建部颁布了《建筑机电工程抗震设计规范乐发II500》GB50981-2014(下称《规范》),住建部585号公告发布《规范》自2015年8月1日起强制实施。规范第一个强调明确规定:“1.0.4抗震设计烈度为6度及6度以上地区的建筑机电工程设施必须进行抗震设计。”


地震引发的危害

乐发II500地震中机电管线的损坏,引发次生灾害是造成人员伤亡的主要原因。

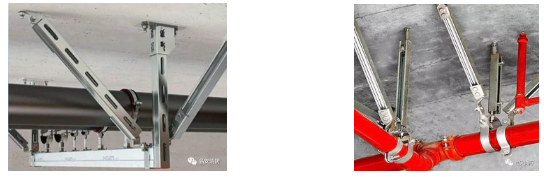

抗震支吊架效果图


抗震支吊架系统设计及应用

抗震支架的技术基础

1 、建筑机电抗震支架系统是根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、附属设备所处位置和运行要求等按相关标准经综合分析后确定设计安装。

2 、建筑机电抗震支撑系统中,重要机房不应设置在可能导致其使用功能发生障碍等二次灾害的部位;对于有隔振装置的设备,以及其强烈振动对与连接件有影响的部位,还要考虑到防止设备和建筑结果发生谐振的现象,并进行综合考虑和设计。

3、 建筑机电抗震支撑系统设计和制造的支、吊架应具有足够的刚度和承载力;使其与建筑结构应有可靠的连接和锚固,应使设备在遭遇设防烈度地震影响后能迅速恢复运转。

乐发II5004 、建筑机电抗震支撑系统在管道穿越结构墙体的洞口设置,应减少对主要承重结构构件的削弱。管道和设备与建筑结构的连接,应允许二者间有一定的相对变位。

乐发II5005 、建筑机电抗震支撑系统的底座或连接件具有将设备承受的地震作用全部传递到建筑结构上的功能。结构中用以固定建筑机电抗震支撑系统的设施预埋件、锚固件的部位,设计和施工中应采取加强措施,使其能承受附属机电工程设施传给主体结构的地震作用力。


《GB50981-2014建筑机电工程抗震设计规范》三个强条:

1、抗震设计烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计(1.0.4);

2、防排烟风道、事故通风风道及相关设备应采用抗震支吊架(5.1.4);

乐发II5003、设在建筑屋顶上的公用天线应采取防止因地震导致设备或其他部件损坏后坠落伤人的安全防护措施(7.4.6)


需要进行抗震设计的范围:

乐发II5001、悬吊管道中重力大于1.8KN(183kg)的设备(3.1.6)

2、内径大于或等于25mm的燃气管道,大于或等于DN65的室内给水、热水、及消防管道(4.1.2,6.1.1)

3、矩形截面面积大于等于0.38㎡和圆形直径大于等于0.7m的风管系统(5.1.3)

4、对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架电缆槽盒、母线槽(15kg//m)(7.1.2)

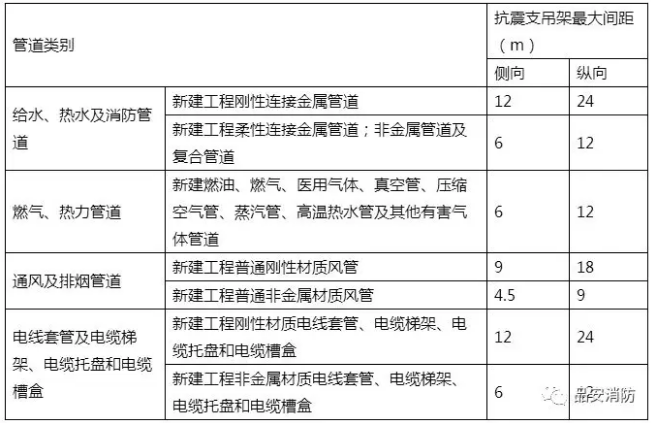

抗震支吊架的最大间距:
